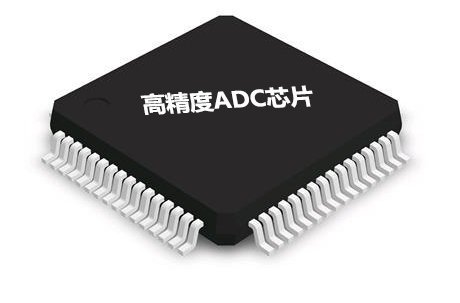

浏览器自带分享功能也很好用哦~HCT66XX为24位高精度、高速的8独立通道的ADC系列，有效位数、零漂和温漂等性能与ADI/TI同类芯片相当，部分指标更优，可用于各类设备、机床、飞机等的振动检测、音频分析、声呐、电网质量分析、医疗设备等各类需要高精度和高速测量的应用场合。

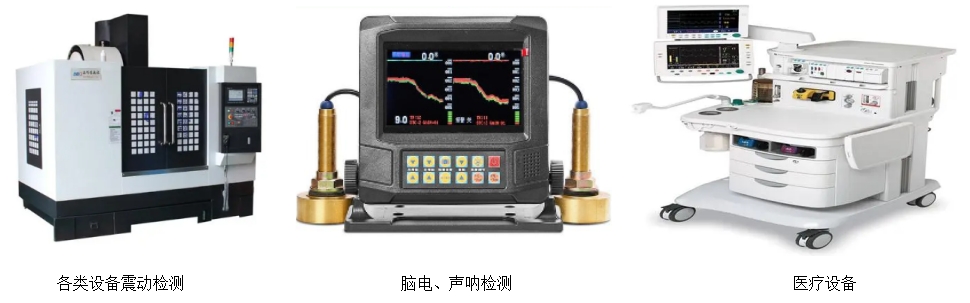

典型应用
产品亮点
Ø 支持5种降采样率，由15.625kHz到250kHz
Ø 256kHz数据率下SNR高达107dB
Ø 8独立ADC通道，通道间隔离度>100dB
Ø >114dB的THD
Ø Sinc和wide band滤波器，wide band滤波器通带纹波小于0.003dB
Ø 支持信号相位调节
Ø 同时支持引脚控制模式和SPI控制模式
选型表
| 项目 | HCT6678 | HCT6674 |
SNR | 110dB(sinc5 filter) 106dB(wideband filter) @128kHz@2.5V REF 107dB(sinc5 filter) 103dB(wideband filter) @256kHz@2.5V REF | 110dB(sinc5 filter) 106dB(wideband filter) @128kHz@2.5V REF 107dB(sinc5 filter) 103dB(wideband filter) @256kHz@2.5V REF |
THD | -114dB | -114dB |
SFDR | -115dB | -115d |
Offset | +/-1mV(max) | +/-1mV(max) |
Offset温漂 | +/-0.5uV/℃(typ) | +/-0.5uV/℃(typ) |
增 | +/-0.1%(typ) | +/-0.1%(typ) |
增益温漂 | +/-1ppm/℃ | +/-1ppm/ |
输出码率 | 256kHz max | 256kHz max |
| 滤波器类型 | Wideband/Sinc5 | Wideband/Sinc5 |
通道信号相位调整功能 | 有 | 有 |
共模抑制比(CMRR) | 105dB | 105dB |
电源抑制比(PSRR) | 85dB | 85dB |
正常功耗 | 61+8+0.1(wideband filter) mA @256kHz | 61+8+0.1(wideband filter) mA @256kHz |
休眠功耗 | 1uA | 1uA |
PIN脚 | 引脚兼容ADS1278 | 引脚兼容ADS1274 |
